恒压供水变频器系统配置与调试指南
来源：未知时间：2026-01-30
在现代建筑供水、工业循环及农业灌溉系统中，实现稳定、高效且节能的供水是核心需求。恒压供水变频器系统作为这一需求的关键技术解决方案，正发挥着日益重要的作用。
一套配置合理、调试精准的系统，不仅能彻底解决水压波动问题，更能显著降低能耗，延长设备寿命。
恒压供水变频器系统概述
恒压供水变频器系统的核心是通过变频器调节水泵电机的运行转速，从而改变水泵的输出流量与扬程，以响应管网用水量的变化，最终维持管网中某一点或几点压力的恒定。它取代了传统供水方式中依靠阀门节流或水箱水塔调节的方法，实现了从“粗放供给”到“按需精供”的转变。
系统通常由恒压供水变频器、水泵机组、压力传感器、PLC或专用控制器、电气控制柜及管路阀门等构成，形成一个完整的闭环自动控制系统。

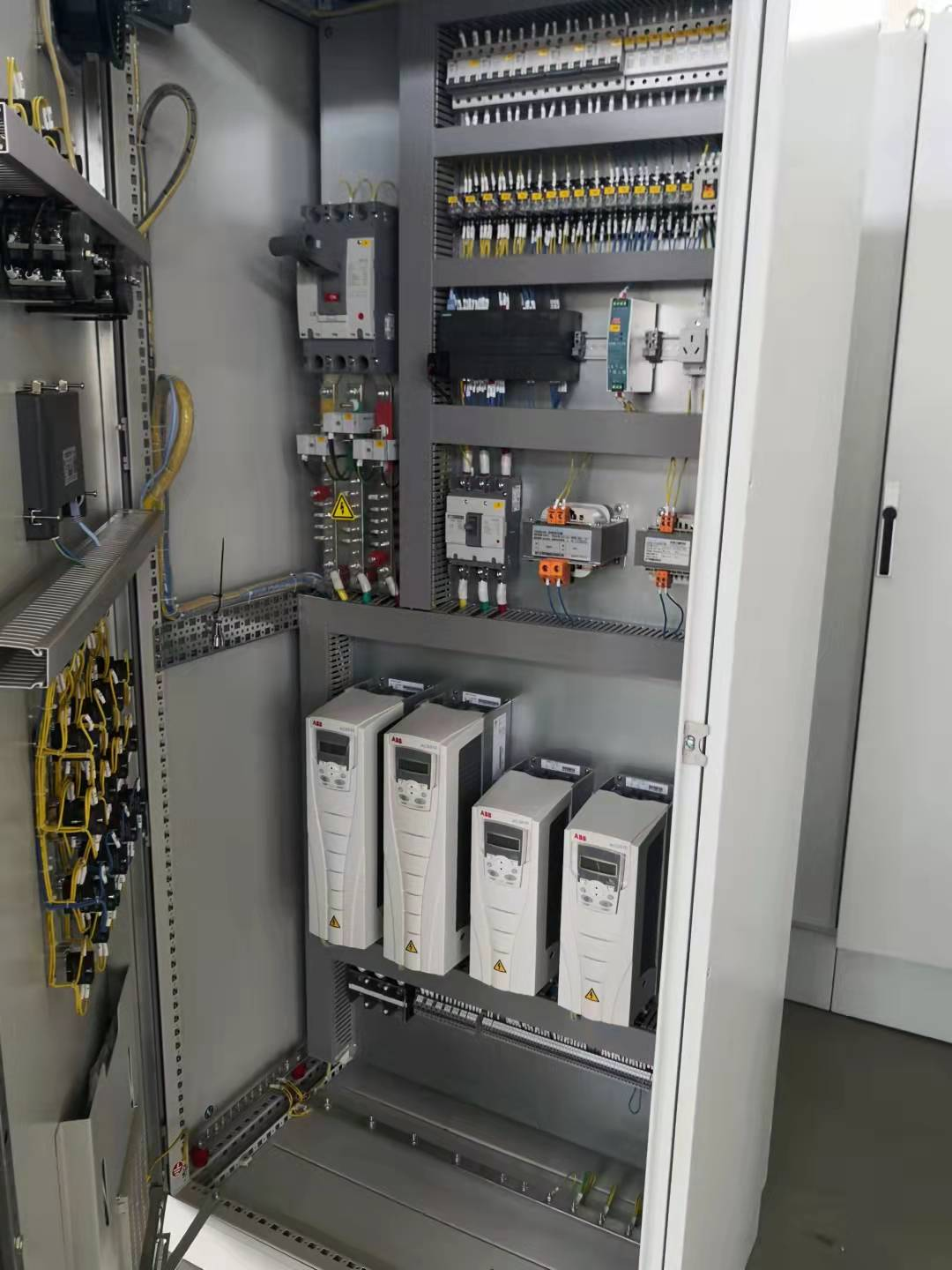

▲图释：ABB AC510系列变频器控制柜
恒压供水变频器系统核心配置要点
变频器选型：匹配场景需求是关键
变频器作为系统核心，其选型直接决定供水稳定性与节能效果。
上海联喜机电基于千余项目经验，总结出选型三大核心原则：
功率适配：根据水泵电机功率选择匹配的变频器，预留10%-20%功率余量，避免过载运行。
例如小型民用供水项目可选用西门子V20紧凑型变频器，工业大型供水系统则推荐ABB ACS580或西门子G120系列高性能变频器，联喜机电均能提供原厂正品保障与适配方案。
功能适配：优先选择支持PID调节、多泵联动、故障自诊断的变频器。
环境适配：户外或恶劣环境下需选择防护等级IP54及以上的变频器，潮湿、多尘场景可搭配联喜机电的定制防爆变频柜，确保设备长期稳定运行。

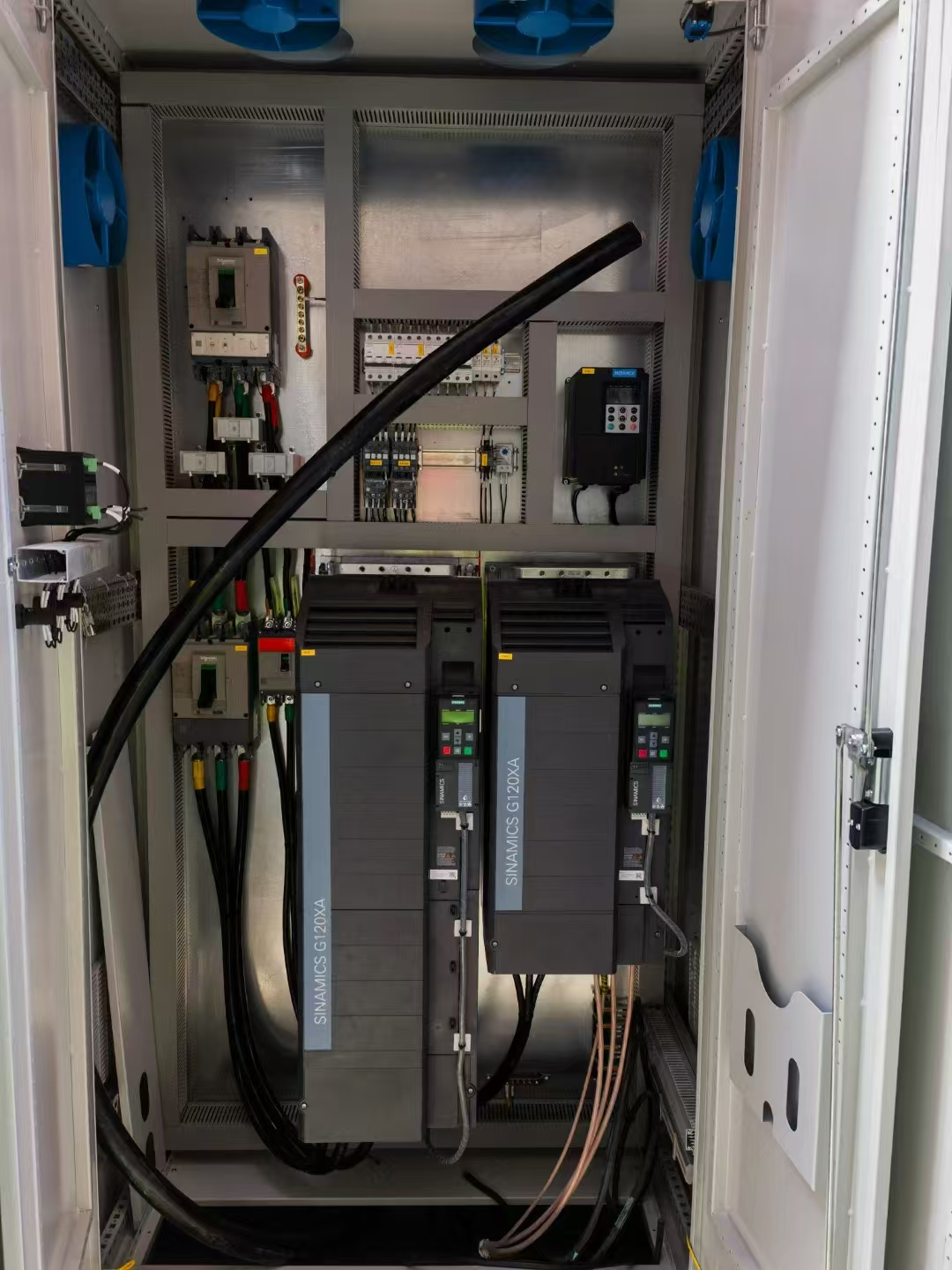

▲图释：西门子 G120XA系列变频器控制柜
配套系统配置：构建完整控制体系
PLC与控制柜：选用西门子S7-1200/1500系列或施耐德M580系列PLC，与变频器实现精准联动。
传感器与执行器：配置高精度压力传感器（精度≤0.5%），实时采集管网压力数据并反馈至变频器；流量传感器用于监测供水量，配合PLC实现多泵智能切换。
水泵与管路：根据供水规模选择合适扬程与流量的水泵，多泵系统需确保水泵型号一致，便于变频器实现负荷均衡分配。管路设计中需预留压力测试接口，方便调试与后期维护。
系统拓扑设计：兼顾稳定性与扩展性
上海联喜机电针对不同场景设计差异化拓扑结构：小型项目采用“单变频器+单泵”极简配置，成本可控；中大型项目采用“主变频器+备用变频器+多泵”冗余设计，避免单点故障导致供水中断；工业级项目则集成PLC控制柜、触摸屏、远程监控模块，实现压力设定、运行状态监控、故障报警等全功能管控。所有拓扑方案均考虑后期扩展需求，预留接口便于新增水泵或升级功能。

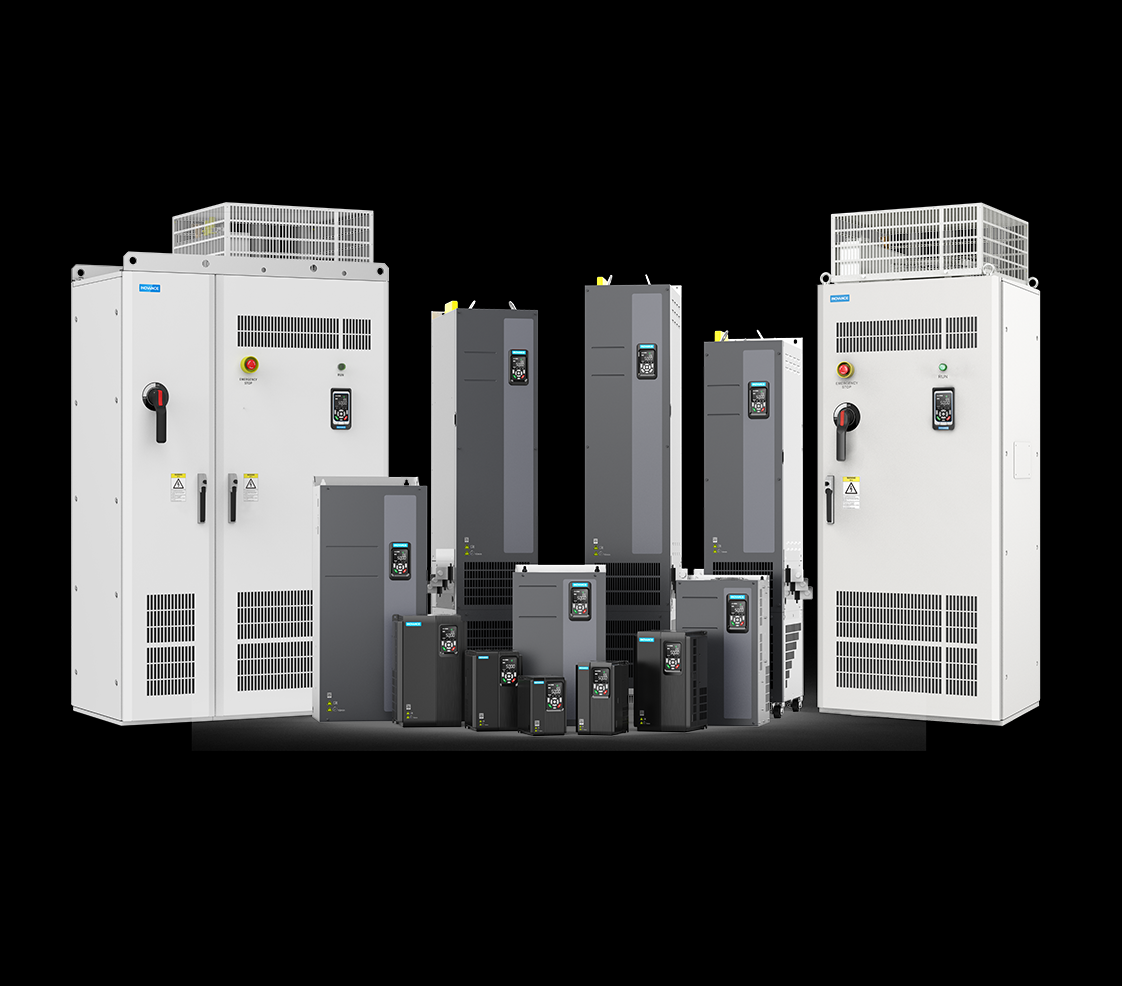

▲图释：MD520系列高性能矢量型变频器
恒压供水变频器系统调试实操指南
调试前准备：筑牢安全基础
设备检查：核对变频器、PLC、传感器等设备型号与配置清单一致，检查接线是否牢固，接地电阻是否符合要求（≤4Ω）。
参数预设：根据水泵铭牌参数，在变频器中预设电机额定功率、额定电压、额定频率等基础参数；通过PLC触摸屏设置目标供水压力（如0.3-0.5MPa）、压力波动范围（如±0.02MPa）等控制参数。
安全防护：调试现场设置警示标识，确保无关人员远离；操作人员穿戴绝缘手套、绝缘鞋，配备万用表、示波器等检测工具，做好应急断电准备。
分阶段调试：循序渐进优化
空载试运行：断开变频器与水泵的联动，单独启动变频器进行空载测试，检查变频器运行电流、输出频率是否正常，无异常噪音或过热现象。
此阶段需重点测试变频器的启停响应速度与显示面板数据准确性。
负载调试：接入水泵进行负载试运行，逐步调整目标压力值，观察管网压力是否稳定在设定范围。通过PLC监控多泵切换逻辑，确保切换过程平稳无压力波动。
PID参数优化：若出现压力波动过大，需调整变频器PID参数：增大比例增益（P）可提高响应速度，减小积分时间（I）可消除静态误差，适当设置微分时间（D）可抑制超调。
故障模拟测试：人为模拟传感器故障、电源波动等场景，测试系统自诊断功能与保护机制是否生效。
例如传感器断线时，变频器应立即停机并发出报警信号，确保设备安全。
常见故障排查：高效解决问题
压力波动过大：检查压力传感器安装位置是否合理（避免靠近水泵出水口），若传感器老化则及时更换；优化PID参数或增大压力波动允许范围。
变频器过载报警：排查水泵是否卡滞或管路堵塞，检测电机绝缘性能；若负载正常，可适当增大变频器过载保护阈值（不超过额定电流的110%）。
多泵切换异常：检查PLC与变频器的通讯线路，重新校准水泵运行参数；确保各水泵扬程、流量一致，避免负载分配不均。
节能效果不佳：调整变频器休眠参数，延长低负荷时段停机时间；检查管网是否存在泄漏，及时修复管路漏洞。
▲图释：MD520系列高性能矢量型变频器
恒压供水变频器系统的配置与调试，是一项融合了电气自动化、流体力学及控制理论的综合性技术工作。一个优秀的系统，始于精准的配置，成于细致的调试。
