在工业自动化与节能降耗的浪潮中，变频控制柜作为电机调速的核心装备，正以其精准控制、高效节能的特性重塑传统工业的运行模式。本文将从技术原理、功能结构、典型应用场景三个维度，深度解析变频控制柜的设计逻辑与行业价值，为电气工程师、设备制造商及终端用户提供技术参考。

一、技术内核：变频控制柜的四大核心功能

1. 电机调速的“神经中枢”——变频器技术

变频器通过整流、滤波、逆变三步实现电源频率与电压的精准调节：

整流环节：将三相交流电转换为直流电，为后续逆变提供稳定电源。

滤波环节：通过电解电容平滑直流电压，抑制谐波干扰。

逆变环节：利用IGBT模块将直流电转换为频率可调的三相交流电，驱动电机实现无级调速。

2. 闭环控制的“智慧大脑”——PID调节系统

变频控制柜通过外接压力传感器、流量计等设备，构建压力闭环、液位闭环、温度闭环三大控制模型：

压力闭环控制：在恒压供水系统中，通过PID算法实时调节水泵转速，使管网压力波动范围控制在±0.02MPa以内。

液位闭环控制：在污水处理厂中，通过超声波液位计监测调节池水位，实现水泵启停与流量的精准匹配。

温度闭环控制：在中央空调系统中，通过温度传感器反馈冷却水温度，动态调节冷冻泵转速，节能率达45%。

3. 能源管理的“节流阀”——功率因数补偿

变频控制柜内置电容补偿模块，可自动调整功率因数至0.95以上：

无功补偿原理：通过并联电容器抵消电机感性负载的无功功率，降低线路损耗。

4. 设备安全的“守护者”——多级保护机制

变频控制柜集成过载、短路、缺相、欠压、过压、过热等12项保护功能：

硬件保护：采用熔断器+断路器+热继电器三重保护，短路电流耐受时间≤10ms。

软件保护：通过变频器内置的电子热继电器，实现电机过载的智能预警与停机保护。

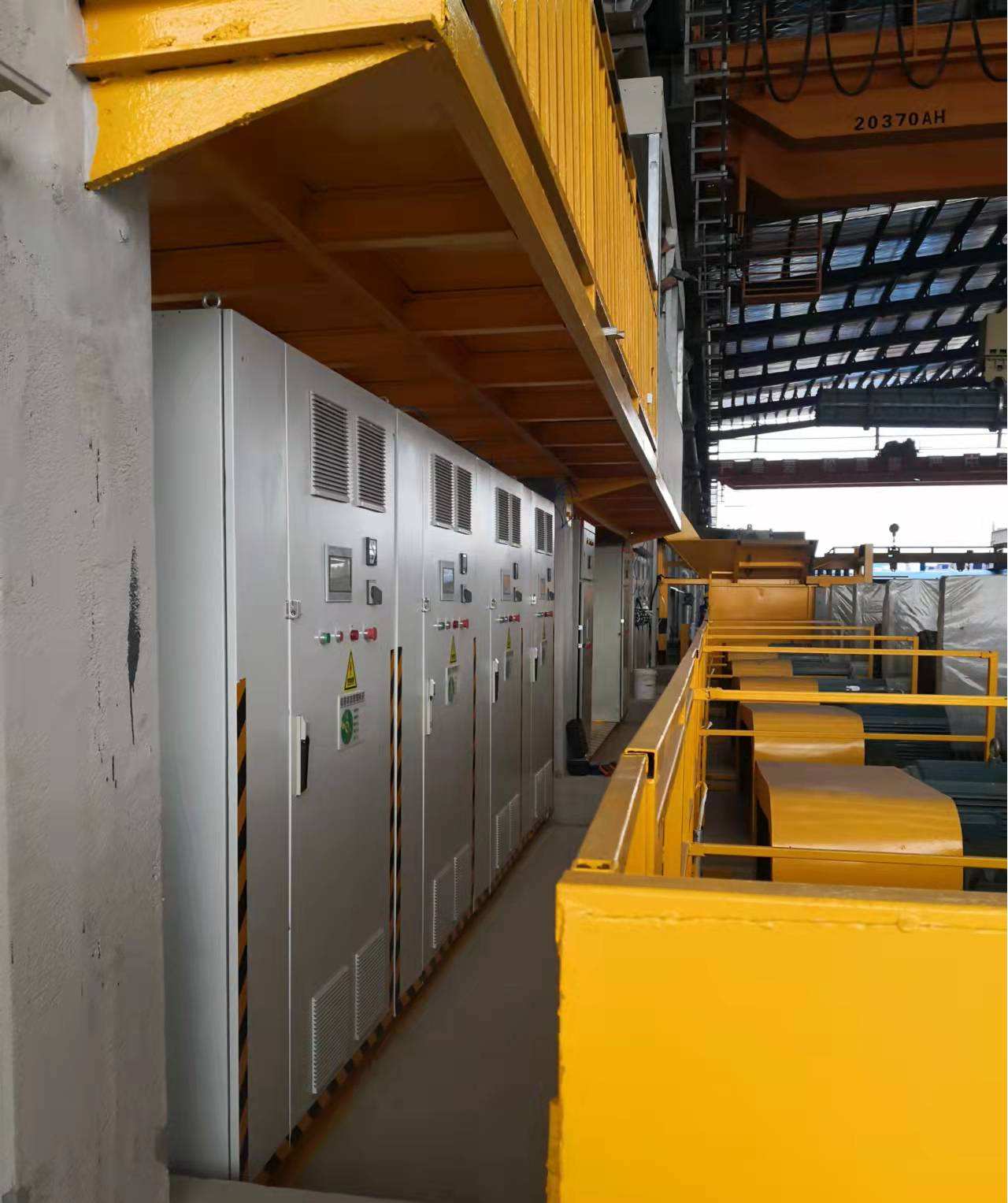

二、功能结构：模块化设计的工程智慧

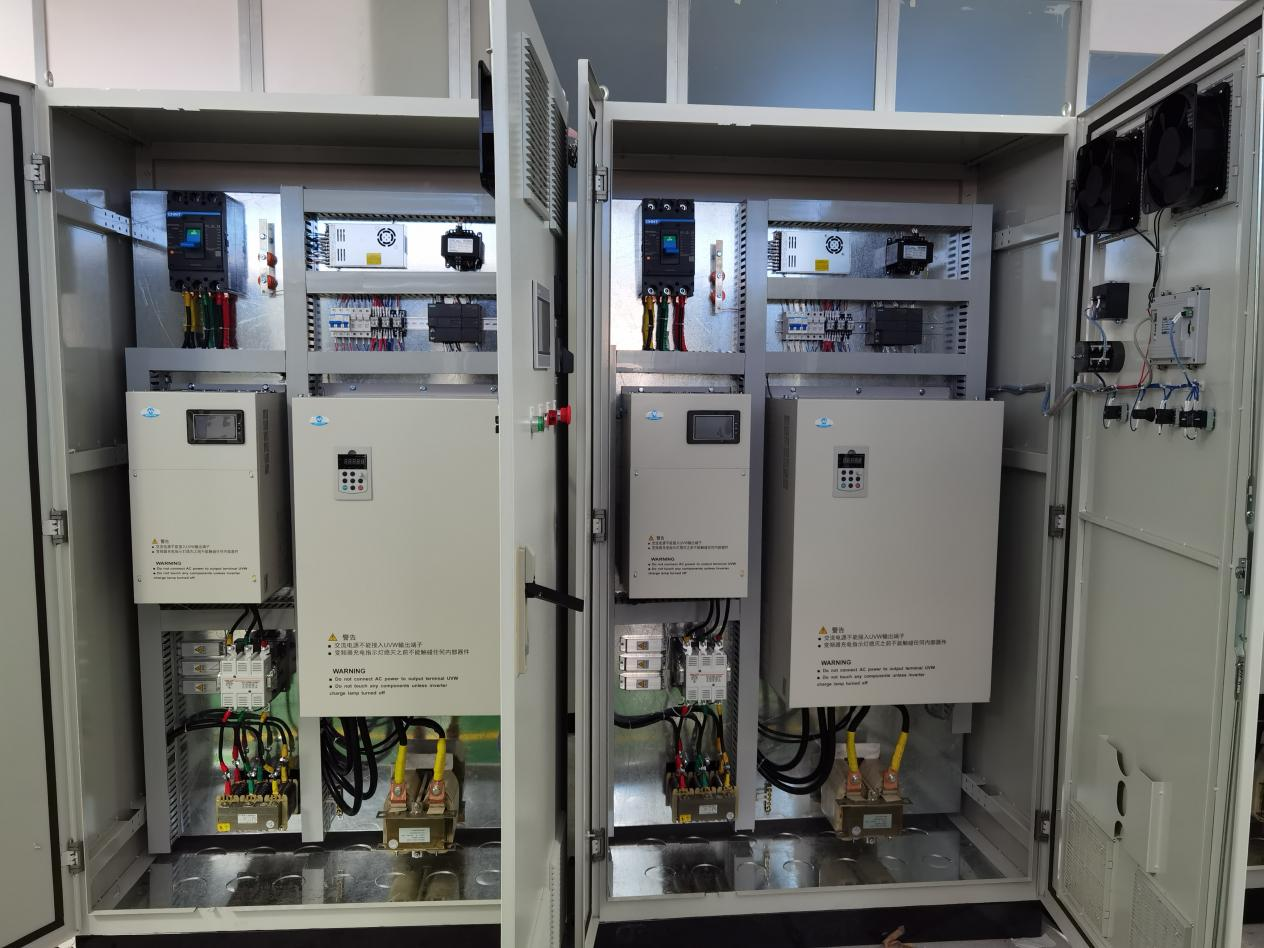

1. 主回路拓扑——能量传输的“高速公路”

变频控制柜主回路采用“输入-滤波-逆变-输出”四级架构：

输入端：配置MLAD-VR-SR输入电抗器，抑制5、7次谐波含量40%以上。

滤波单元：内置C型滤波器，将电磁辐射强度控制在45dBμV以下。

逆变模块：采用三菱IPM智能功率模块，开关频率可达16kHz，降低电机啸叫。

输出端：加装MLAD-VR-SC输出电抗器，将电机端电压畸变率（THDu）控制在5%以内。

2. 控制回路设计——信号交互的“神经网络”

控制回路包含PLC逻辑控制、HMI人机交互、通信接口三大子系统：

PLC控制层：采用西门子S7-1200系列PLC，支持16路DI/DO与4路AI/AO，实现多泵联动控制。

HMI交互层：配备威纶通MT8102iE触摸屏，支持工艺流程图显示、历史数据查询与故障诊断。

通信接口层：集成Modbus RTU、Profinet、EtherCAT三种协议，实现与DCS系统的无缝对接。

变频控制柜的技术演进路径清晰可见：从硬件模块的标准化到软件算法的智能化，从单机控制到系统集成，从设备管理到碳资产管理。
