在工业自动化领域，PLC控制柜作为核心控制设备，其定制化需求日益凸显。不同行业、不同工艺对控制柜的功能、性能、可靠性有着差异化要求。

一、定制PLC控制柜的五大核心步骤

1.需求调研与分析

技术参数：明确输入输出点数、控制电压、功率等级

环境参数：温度范围、湿度、腐蚀性气体成分

功能需求：是否需要冗余设计、远程监控、数据记录

认证要求：CE、UL、ATEX等特殊认证

2.系统方案设计

电气设计：

主回路设计：断路器→接触器→变频器→电机

控制回路设计：PLC输入输出模块分配

通信方案设计：Modbus/Profinet网络拓扑

结构设计：

柜体材质选择（冷轧钢板/不锈钢/铝合金）

散热系统设计（风冷/水冷/热管散热）

电磁屏蔽设计（避免变频器干扰PLC）

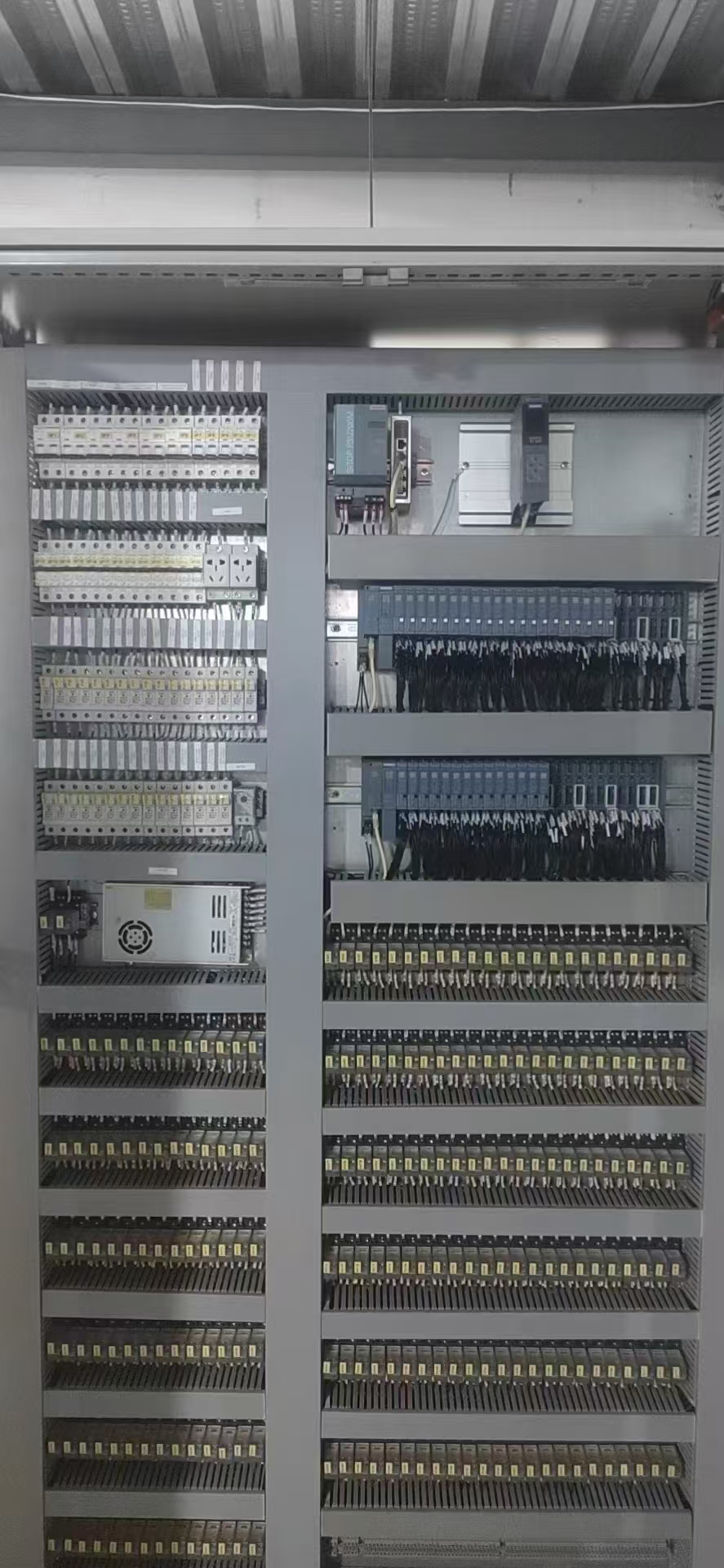

3.样柜制作与测试

样柜制作：采用激光切割+数控折弯工艺保证精度，严格执行IPC-A-610E电子组装标准

测试项目：

绝缘电阻测试（≥1000MΩ）

耐压试验（2500V/1分钟）

温升测试（关键元器件温升≤40K）

EMC测试（符合EN 61000-6-4标准）

4.客户验收与交付

验收标准：

功能测试：100%执行预设控制程序

老化测试：72小时连续运行

文档交付：电气原理图、PLC程序、操作手册

包装运输：使用防震木箱+真空包装，购买运输保险（建议保额为设备价值的120%）

5.持续优化服务

远程监控：通过工业网关实现云端接入

程序升级：提供终身免费程序优化服务

备件储备：关键元器件备库（建议储备量=年用量×15%）

二、定制PLC控制柜的五大设计要点

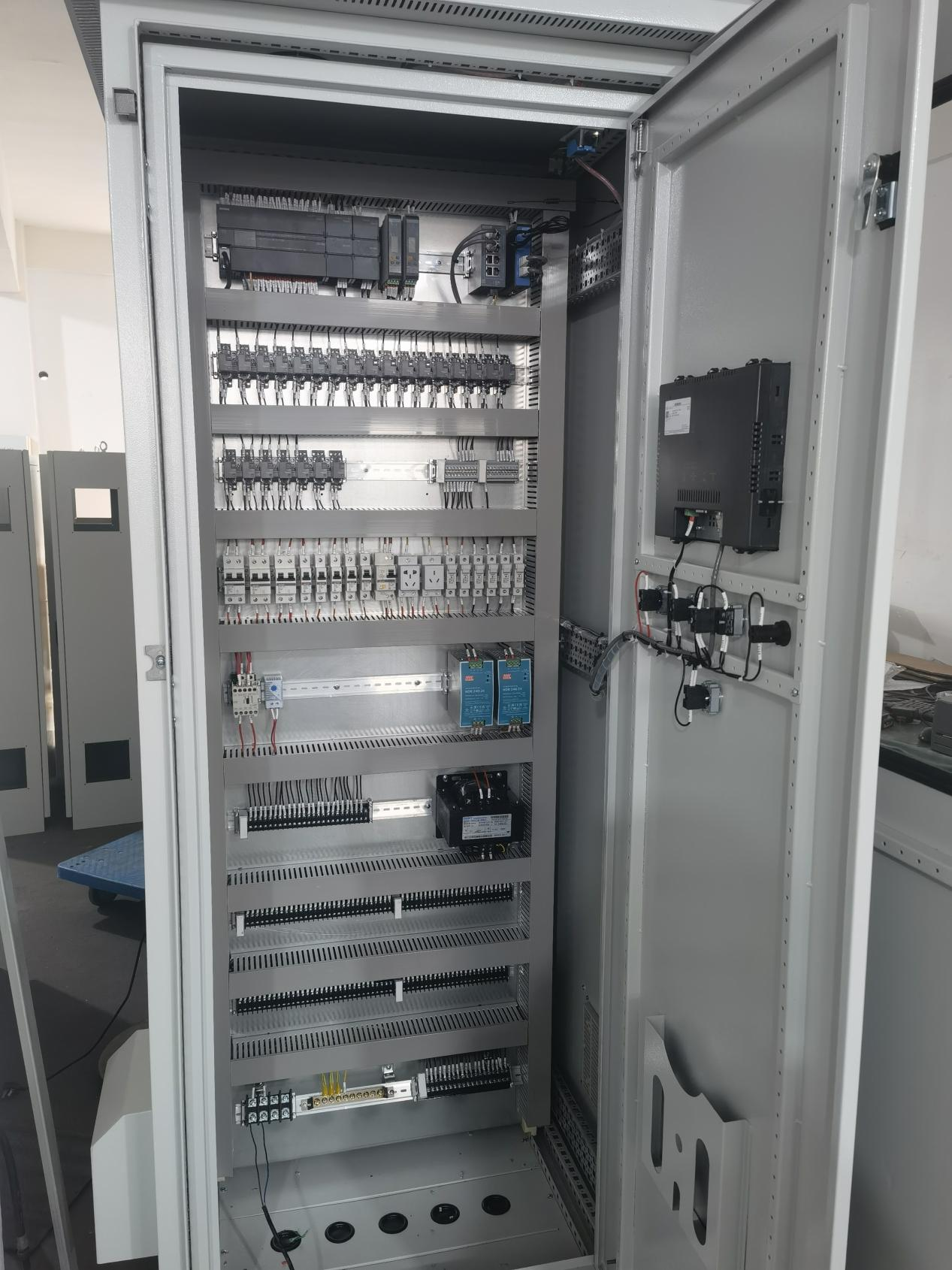

1.电气设计优化

布线规范：动力线与信号线分开走线（建议间距＞20cm），使用屏蔽电缆+双端接地

接地系统：采用联合接地方式（接地电阻≤4Ω），PLC单独接地避免干扰

2.散热解决方案

自然散热：柜体开孔率≥30%（需兼顾IP防护等级），元器件布局遵循"热岛效应"原则

强制散热：选用低噪音轴流风机（建议风量=柜体体积×8次/小时），增加过滤网（定期更换周期≤3个月）

3.电磁兼容设计

屏蔽措施：变频器单独安装屏蔽罩，PLC控制回路加磁环滤波

接地系统：变频器PE端单独接地，信号地与控制地分开连接

4.人机交互设计

HMI选型：屏幕尺寸≥7英寸（分辨率≥800×480），支持多语言切换

操作高度：控制面板中心线距地面1.5m（符合人体工程学）

5.可维护性设计

模块化设计：采用抽屉式结构方便更换元器件，预留检修门（宽度≥600mm）

标识系统：线号标识采用打印机打印（避免手写），关键元器件贴二维码（手机扫码获取参数）

PLC控制柜的定制是一个系统性工程，涉及电气、机械、软件等多学科融合。对于需求方而言，选择具有行业经验、完善质控体系的供应商至关重要。建议企业在定制过程中，充分参与需求沟通与方案评审，确保控制柜既满足当前工艺需求，又具备未来扩展空间。
