在化工、涂装、印刷等工业领域，挥发性有机物废气处理是环保达标的关键环节。蓄热式热氧化炉凭借其高效热回收（≥95%）和低运行成本的优势，已成为主流处理设备。其核心在于控制系统，它如同“智慧大脑”，精准调控RTO的运行状态。

一、RTO废气处理系统的工作原理

1.RTO技术核心优势

具有热回收机制的优势，可以通过蓄热陶瓷床（蜂窝状结构）存储高温热量，实现“自供热”运行，废气在蓄热室—氧化室—蓄热室间周期性流动，确保高效处理，而宽处理的范围在可处理低浓度（≤1g/m³）至高浓度（≥5g/m³）VOCs废气之间。

2.典型工艺流程

通过管道将含VOCs废气输送至RTO，废气首先进入蓄热室A，被预存热量加热至接近氧化温度，高温废气（760-850℃）进入氧化室，在催化剂作用下分解为CO₂和H₂O，净化后的气体进入蓄热室B，释放热量供下一周期使用。

二、RTO控制系统的运行流程

1.启动阶段控制

在预热模式下，开启天然气燃烧器，将氧化室预热至800℃，蓄热室A/B同时进行热量储存，每120秒切换一次气流方向（典型周期），采用的气动阀门，动作时间<1.5秒。

2.稳态运行控制

PID温度控制氧化室温度设定值在820℃，需现场整定PID参数在Kp=2.5, Ki=0.1, Kd=0.5的时候；流量调节方面会根据VOCs浓度动态调节废气流量，采用模糊控制算法，避免流量突变。

3.停机阶段控制

降温程序下会逐步降低燃料供应量，使氧化室温度保持>500℃，防止催化剂中毒；停机后通入氮气30分钟，确保残留VOCs完全氧化。

三、关键控制策略解析

1.温度场均衡控制

如果蓄热室温度梯度过大（ΔT>100℃），要采用分区脉冲燃烧技术，在蓄热室设置辅助燃烧器，通过CFD模拟优化气流分布。

2.阀门切换逻辑

传统方法是采用定时切换（每120秒）的方法；更进一步的优化策略可以基于温度阈值切换（当蓄热室A温度比B低50℃时切换），采用“软切换”技术，重叠切换时间是5秒。

3.能耗优化算法

如果在氧化室温度≥800℃，VOCs处理效率≥98%的情况下，要达到最小化天然气的消耗量，采用的优化方法可以在基于神经网络预测废气浓度下，动态调整助燃空气量。

四、RTO控制系统的架构解析

1.软件系统

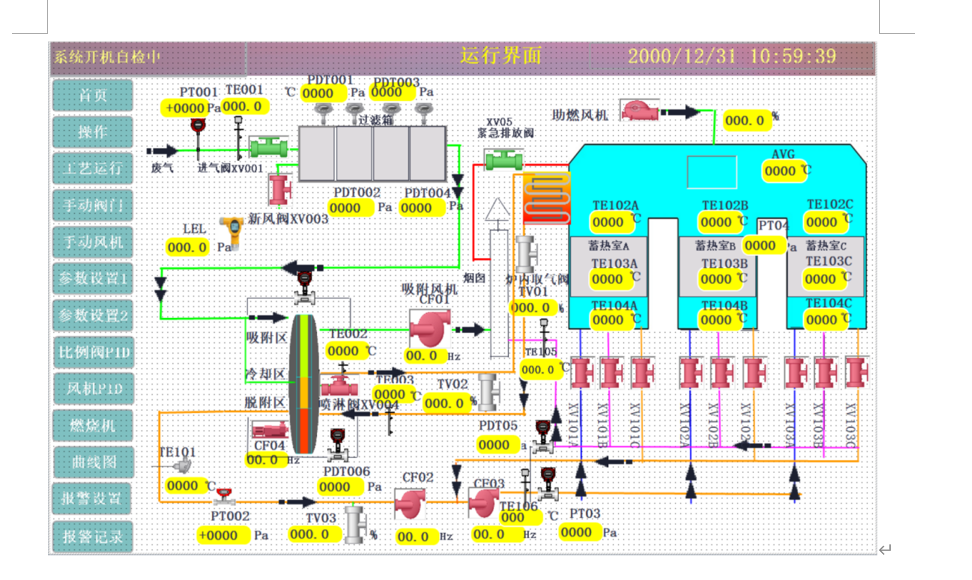

下位机程序采用结构化文本（ST）编写控制逻辑；上位机监控是基于WinCC或iFIX开发，能够实现实时的趋势曲线，比如温度、压力、流量等数值；历史数据记录存储周期能够达到大于等于1年；报警管理能够分级报警，可以显示红色、黄色、绿色三种颜色；可以实现远程访问，并且支持VPN加密连接。

2.安全系统

SIS安全仪表系统是独立于DCS的紧急停车系统的；安全联锁是能够在氧化室超温（>950℃）会自动切断燃料；废气浓度突变（Δ>50%）会触发稀释风阀开启；如果火焰熄灭（持续3s未检测到火焰）也会启动点火程序。

RTO废气处理控制系统的稳定运行，是确保VOCs达标排放的关键。通过深入理解其控制逻辑、优化控制策略、完善安全机制，企业不仅能实现环保合规，更能降低运营成本。
